Tĩnh điện ESD là gì? Nguyên nhân, tác hại và cách kiểm soát trong sản xuất điện tử
Tĩnh điện ESD là gì? Đây là vấn đề quan trọng trong ngành sản xuất điện tử, đặc biệt tại các nhà máy lắp ráp linh kiện, sản xuất bảng mạch PCB và thiết bị điện tử chính xác. Hiện tượng phóng tĩnh điện có thể gây hư hỏng linh kiện, làm giảm độ tin cậy của sản phẩm và phát sinh chi phí sửa chữa. Vì vậy, việc hiểu rõ nguyên nhân, tác hại và cách kiểm soát tĩnh điện ESD giúp doanh nghiệp xây dựng môi trường làm việc an toàn, hạn chế rủi ro trong quá trình sản xuất.
1. Tĩnh điện ESD là gì?
ESD là viết tắt của Electrostatic Discharge, có nghĩa là phóng tĩnh điện. Đây là hiện tượng điện tích được truyền nhanh giữa hai vật có sự chênh lệch điện thế khi chúng tiếp xúc, tiến lại gần hoặc thông qua một đường dẫn thích hợp.
Tĩnh điện có thể hình thành khi hai vật liệu tiếp xúc rồi tách rời, khi con người di chuyển trên bề mặt sàn hoặc khi vật liệu được tháo, kéo và xử lý trong quá trình sản xuất. Điện tích tích tụ trên cơ thể người, bàn thao tác hoặc vật liệu có thể tạo ra hiện tượng phóng điện khi gặp điều kiện phù hợp.
Trong môi trường sản xuất điện tử, ESD đặc biệt đáng quan tâm vì nhiều linh kiện bán dẫn và mạch điện có độ nhạy cao với các xung điện nhỏ. Một sự kiện phóng điện không nhất thiết phải tạo ra tia lửa hoặc cảm giác giật điện mới gây nguy hiểm cho linh kiện.
Do đó, kiểm soát tĩnh điện ESD là một phần quan trọng trong quy trình bảo vệ linh kiện và đảm bảo chất lượng sản phẩm điện tử.
2. Nguyên nhân gây ra hiện tượng tĩnh điện ESD
Tĩnh điện có thể xuất hiện trong nhiều hoạt động thường ngày tại nhà máy. Một số nguyên nhân phổ biến bao gồm:
2.1. Ma sát và tiếp xúc giữa các vật liệu
Khi hai vật liệu tiếp xúc rồi tách rời, điện tích có thể được phân bố lại và tích tụ trên bề mặt. Hiện tượng này thường xuất hiện khi người lao động di chuyển, tháo bao bì nhựa, kéo vật liệu hoặc thao tác với các loại màng, túi và khay chứa linh kiện.
2.2. Cơ thể người tích tụ điện tích
Con người có thể tích tụ điện tích khi đi lại trên sàn, đứng lên khỏi ghế hoặc cởi áo khoác. Khi chạm vào linh kiện điện tử nhạy cảm, điện tích có thể phóng qua linh kiện và gây hư hỏng.
2.3. Môi trường có độ ẩm thấp
Độ ẩm không khí có ảnh hưởng đến khả năng tích tụ và tiêu tán điện tích trên nhiều bề mặt vật liệu. Trong điều kiện độ ẩm thấp, một số vật liệu có thể tích điện dễ dàng hơn. Tuy nhiên, chỉ kiểm soát độ ẩm không thể thay thế toàn bộ các biện pháp kiểm soát ESD.
2.4. Sử dụng vật liệu và thiết bị không phù hợp
Bàn làm việc, ghế, sàn, bao bì hoặc dụng cụ không được lựa chọn theo yêu cầu kiểm soát tĩnh điện có thể tạo điều kiện tích tụ điện tích. Vì vậy, doanh nghiệp cần đánh giá tổng thể môi trường làm việc thay vì chỉ tập trung vào một thiết bị riêng lẻ.
3. Tác hại của tĩnh điện ESD trong sản xuất điện tử
Hiểu rõ tác hại của tĩnh điện ESD giúp doanh nghiệp xác định mức độ cần thiết của các biện pháp phòng ngừa.

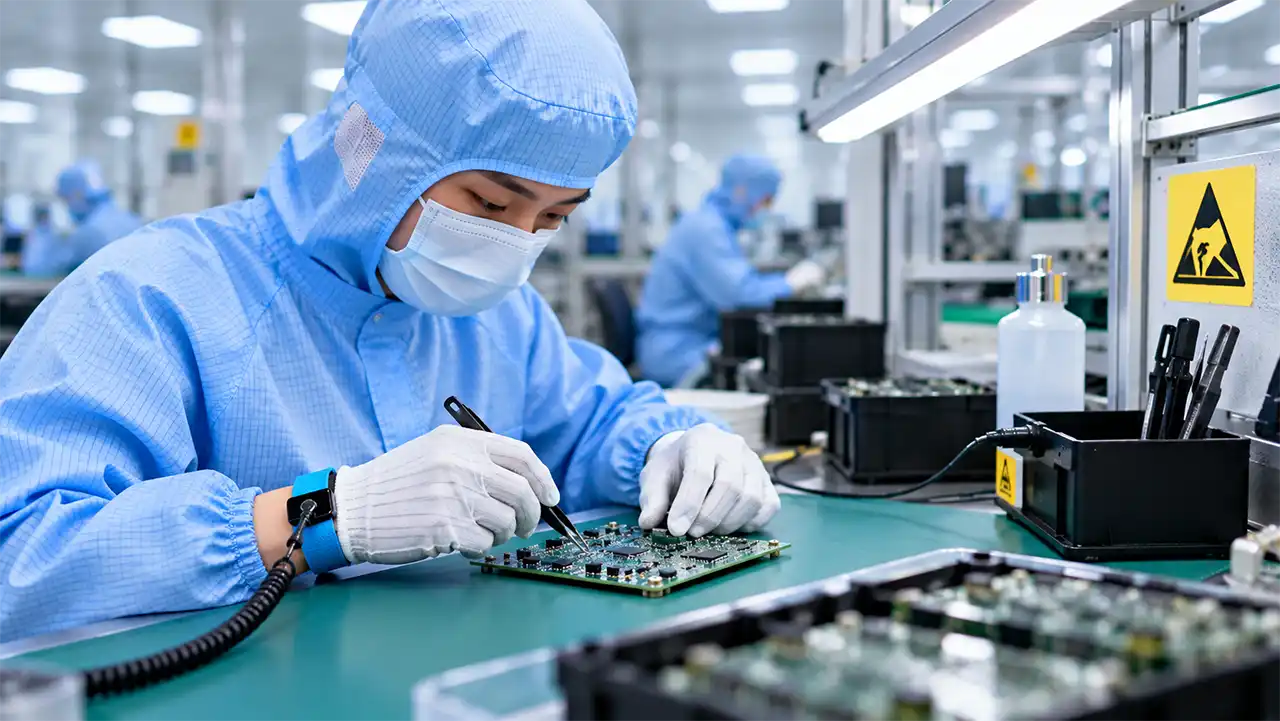

3.1. Gây hư hỏng linh kiện điện tử
Phóng tĩnh điện có thể làm hỏng cấu trúc bên trong của linh kiện bán dẫn, IC, transistor và các thành phần điện tử nhạy cảm. Một số hư hỏng xảy ra ngay lập tức, khiến linh kiện không thể hoạt động bình thường.
3.2. Làm giảm độ tin cậy của sản phẩm
Không phải mọi sự kiện ESD đều gây ra lỗi có thể phát hiện ngay. Một số trường hợp chỉ làm suy giảm đặc tính điện của linh kiện, khiến sản phẩm phát sinh lỗi sau một thời gian sử dụng. Điều này có thể ảnh hưởng đến độ tin cậy của thiết bị và làm tăng nguy cơ bảo hành.
3.3. Tăng chi phí sản xuất và kiểm tra
Linh kiện hư hỏng, sản phẩm lỗi, công đoạn kiểm tra bổ sung và hoạt động sửa chữa đều làm tăng chi phí vận hành. Việc xây dựng chương trình kiểm soát ESD phù hợp giúp doanh nghiệp giảm thiểu những rủi ro này.
3.4. Ảnh hưởng đến hiệu quả vận hành
Khi sự cố ESD xảy ra thường xuyên, doanh nghiệp có thể phải tăng cường kiểm tra, phân tích nguyên nhân và xử lý sản phẩm lỗi. Một quy trình kiểm soát tĩnh điện rõ ràng giúp duy trì tính ổn định của hoạt động sản xuất.
4. Các biện pháp kiểm soát tĩnh điện ESD hiệu quả
Để kiểm soát tĩnh điện ESD, doanh nghiệp cần phối hợp nhiều biện pháp, từ trang bị cá nhân đến hệ thống tiếp đất và quy trình vận hành.

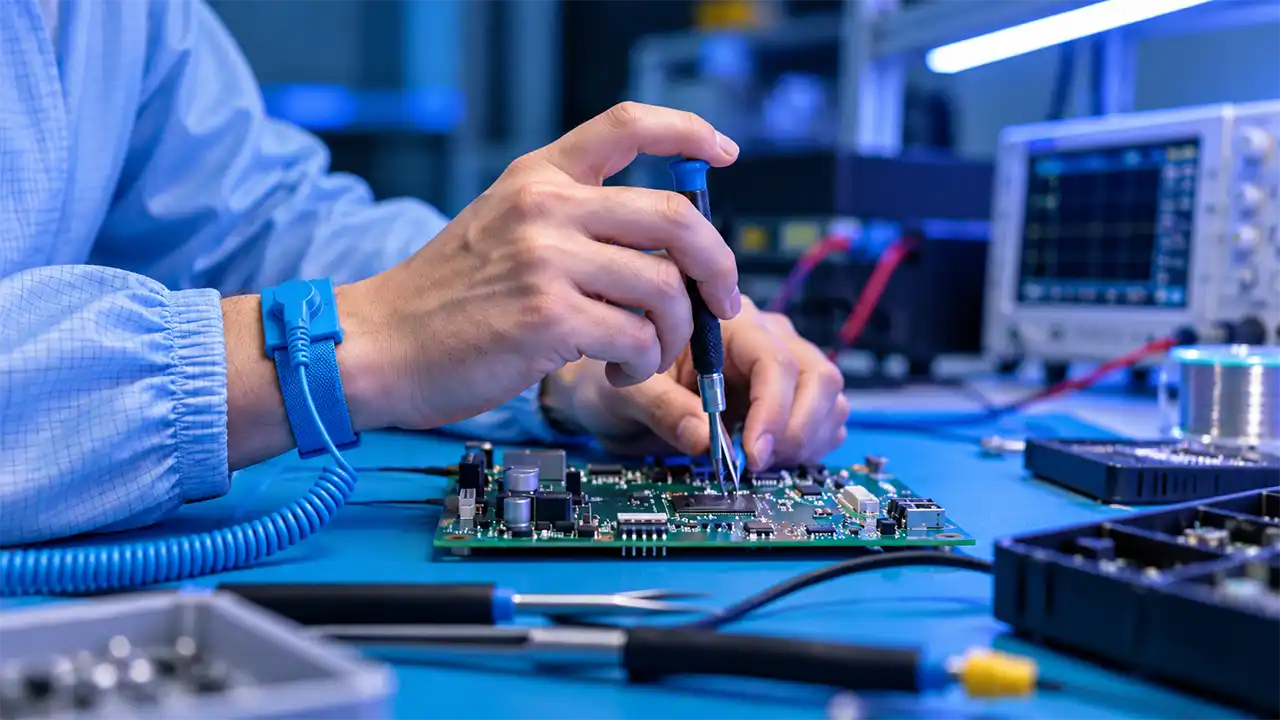

4.1. Sử dụng vòng đeo tay chống tĩnh điện
Vòng đeo tay chống tĩnh điện được sử dụng để kết nối người thao tác với hệ thống tiếp đất thông qua dây dẫn và điện trở bảo vệ phù hợp. Thiết bị giúp hạn chế chênh lệch điện thế giữa cơ thể người và khu vực làm việc.
Vòng đeo tay cần được sử dụng đúng cách và kiểm tra theo quy trình của doanh nghiệp. Không nên chỉ dựa vào cảm giác của người đeo để xác định thiết bị còn hoạt động tốt hay không.
4.2. Trang bị thảm chống tĩnh điện ESD
Thảm chống tĩnh điện thường được bố trí trên bàn thao tác hoặc tại các khu vực cần kiểm soát điện tích. Khi được lựa chọn, lắp đặt và kết nối đúng yêu cầu kỹ thuật, thảm hỗ trợ kiểm soát điện tích trên bề mặt làm việc.
Doanh nghiệp cần quan tâm đến đặc tính điện của thảm, hệ thống tiếp đất, tình trạng bề mặt và phương pháp kiểm tra định kỳ. Không phải mọi loại thảm cao su hoặc thảm thông thường đều phù hợp cho công việc ESD.
4.3. Sử dụng giày và dép chống tĩnh điện
Giày dép chống tĩnh điện là một phần của hệ thống kiểm soát điện tích trên cơ thể người. Hiệu quả sử dụng phụ thuộc vào đặc tính của giày dép, bề mặt sàn và sự tương thích của toàn bộ hệ thống.
Doanh nghiệp nên lựa chọn giày dép theo yêu cầu của khu vực làm việc và kiểm tra điện trở theo quy trình áp dụng. Giày chống tĩnh điện cũng không mặc nhiên thay thế được các yêu cầu về giày bảo hộ cơ học.
4.4. Sử dụng dụng cụ và vật tư phù hợp với ESD
Nhíp, giá để bảng mạch PCB, ghế thao tác, khay chứa và vật liệu đóng gói cần được lựa chọn dựa trên yêu cầu bảo vệ linh kiện. Với những linh kiện nhạy cảm, việc sử dụng dụng cụ thông thường có thể làm tăng rủi ro phóng tĩnh điện.
Bên cạnh đó, doanh nghiệp nên cân nhắc sử dụng bao bì bảo vệ ESD và bố trí khu vực lưu trữ phù hợp để giảm nguy cơ trong quá trình vận chuyển, bảo quản và thao tác.
4.5. Kiểm tra và đào tạo nhân viên định kỳ
Thiết bị chống tĩnh điện chỉ phát huy hiệu quả khi được sử dụng đúng cách. Doanh nghiệp cần xây dựng quy trình kiểm tra vòng đeo tay, giày dép, bề mặt làm việc và hệ thống tiếp đất theo yêu cầu áp dụng.
Nhân viên cũng cần được hướng dẫn về cách xử lý linh kiện nhạy cảm, sử dụng vật tư ESD và tuân thủ quy định tại khu vực bảo vệ linh kiện điện tử.
5. Các sản phẩm chống tĩnh điện ESD thường dùng trong nhà máy
Tùy thuộc vào quy trình sản xuất và mức độ nhạy cảm của linh kiện, doanh nghiệp có thể cần các nhóm sản phẩm sau:
- Vòng đeo tay chống tĩnh điện: Hỗ trợ kiểm soát điện tích trên cơ thể người khi thao tác.
- Thảm chống tĩnh điện: Sử dụng tại bàn làm việc và các khu vực thao tác phù hợp.
- Dây tiếp đất: Kết nối các thành phần trong hệ thống kiểm soát ESD theo thiết kế kỹ thuật.
- Giày và dép chống tĩnh điện: Hỗ trợ kiểm soát điện tích khi kết hợp với sàn và các thành phần tương thích.
- Ghế chống tĩnh điện: Phù hợp với khu vực làm việc cần kiểm soát điện tích.
- Nhíp và dụng cụ ESD: Hỗ trợ thao tác với linh kiện nhạy cảm.
- Giá và khay PCB chống tĩnh điện: Hỗ trợ lưu trữ, sắp xếp và vận chuyển bảng mạch.
- Vật liệu đóng gói bảo vệ ESD: Giúp giảm rủi ro phóng tĩnh điện trong quá trình bảo quản và vận chuyển.
Khi lựa chọn sản phẩm, doanh nghiệp nên xem xét thông số kỹ thuật, điều kiện sử dụng và khả năng tương thích với chương trình kiểm soát ESD đang áp dụng.
6. Làm thế nào để xây dựng khu vực làm việc kiểm soát ESD?
Một khu vực bảo vệ linh kiện điện tử khỏi tĩnh điện thường được tổ chức theo quy trình cụ thể, phù hợp với loại linh kiện và hoạt động sản xuất.
Các bước cơ bản gồm:
- Đánh giá rủi ro: Xác định linh kiện nhạy cảm với ESD và những công đoạn có nguy cơ phóng điện.
- Thiết lập khu vực bảo vệ: Xác định phạm vi làm việc, biển báo và yêu cầu đối với người ra vào.
- Lựa chọn thiết bị phù hợp: Trang bị các thành phần cần thiết như vòng đeo tay, thảm, giày dép và dụng cụ ESD.
- Kiểm tra hệ thống: Đánh giá khả năng tiếp đất, tình trạng thiết bị và các thông số theo tiêu chuẩn áp dụng.
- Đào tạo nhân viên: Hướng dẫn thao tác, lưu trữ, vận chuyển và xử lý linh kiện đúng quy trình.
- Theo dõi và cải tiến: Ghi nhận kết quả kiểm tra, xử lý điểm không phù hợp và cập nhật quy trình khi cần thiết.
Doanh nghiệp có thể tham khảo tiêu chuẩn ANSI/ESD S20.20 hoặc IEC 61340-5-1 để xây dựng chương trình kiểm soát ESD phù hợp. Việc áp dụng cụ thể cần dựa trên phạm vi hoạt động, yêu cầu khách hàng và phiên bản tiêu chuẩn hiện hành.
7. Chenyu cung cấp các giải pháp vật tư chống tĩnh điện cho doanh nghiệp
Việc lựa chọn đúng vật tư là một phần trong quá trình xây dựng môi trường làm việc kiểm soát tĩnh điện. Các sản phẩm như vòng đeo tay, thảm chống tĩnh điện, giày dép ESD, nhíp và giá PCB có thể đáp ứng những nhu cầu khác nhau trong khu vực sản xuất điện tử.
Chenyu Việt Nam cung cấp các nhóm sản phẩm phục vụ môi trường công nghiệp và sản xuất điện tử. Doanh nghiệp có thể tham khảo danh mục sản phẩm chống tĩnh điện trên website để tìm hiểu các lựa chọn phù hợp với nhu cầu sử dụng.
Khi cần lựa chọn vật tư ESD, khách hàng nên xác định công đoạn sử dụng, đặc tính linh kiện, yêu cầu kỹ thuật và điều kiện vận hành trước khi đặt hàng. Việc lựa chọn dựa trên thông số thực tế sẽ giúp sản phẩm phù hợp hơn với quy trình làm việc.
Liên hệ Chenyu Việt Nam để tìm hiểu thêm về các sản phẩm chống tĩnh điện và lựa chọn vật tư phù hợp cho môi trường làm việc của doanh nghiệp.
Kết luận
Tĩnh điện ESD là một rủi ro cần được kiểm soát trong hoạt động sản xuất, lắp ráp và bảo quản linh kiện điện tử. Bằng cách kết hợp thiết bị phù hợp, hệ thống tiếp đất, quy trình kiểm tra và đào tạo nhân viên, doanh nghiệp có thể giảm nguy cơ hư hỏng linh kiện và nâng cao độ tin cậy của sản phẩm.
Việc xây dựng chương trình kiểm soát ESD cần dựa trên đặc điểm của linh kiện, môi trường làm việc và các tiêu chuẩn kỹ thuật phù hợp. Đồng thời, lựa chọn đúng vật tư chống tĩnh điện sẽ góp phần hỗ trợ quá trình vận hành an toàn và hiệu quả hơn.
